SC2526-SD的规格书特点和优势
宽电压范围2.8V~40V
宽工作温度范围：-40℃ 至 150℃
速度+方向输出
反向电压保护：-27V
稳定的磁场翻转点
双通道的翻转点匹配
霍尔版间距： 1.33 mm
90°相差最佳磁极间距：2.8mm
方向信号超前速度信号：400ns
带限流保护功能的漏极开路输出: 40mA

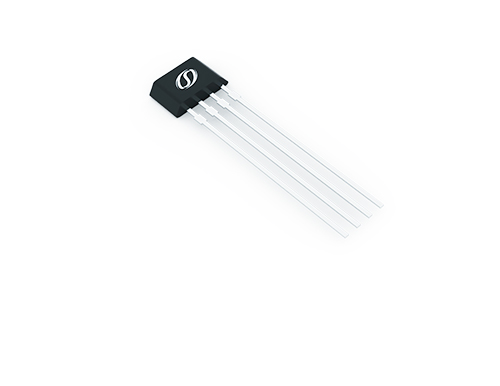

多种封装形式可选：SOT23-6L(S6)、TO-94(VB)、TO-94(PCB-Less）
订货信息
| 产品名称 | 丝印 | 选项 | BOP(GS) | BRP(GS) | 工作温度(℃) | 封装形式 | 包装形式 | 数量 |
|---|---|---|---|---|---|---|---|---|
| SC2527S6-SD-TR-Q | 2527 | SD | 30 | -30 | -40~150 | SOT23-6L | 编带 | 3000 颗/盘 |
| SC2527S6-AB-TR-Q | 2527 | AB | 30 | -30 | -40~150 | SOT23-6L | 编带 | 3000 颗/盘 |
| SC2526VB-SD-BK-Q | 2526 | SD | -30 | 30 | -40~150 | TO-94 | 散包 | 500颗/袋 |
| SC2526VB-AB-BK-Q | 2526 | AB | -30 | 30 | -40~150 | TO-94 | 散包 | 500颗/袋 |
| SC2526CVB-AB-BK-Q | 2526C | AB | -30 | 30 | -40~150 | TO-94 | 散包 | 500颗/袋 |

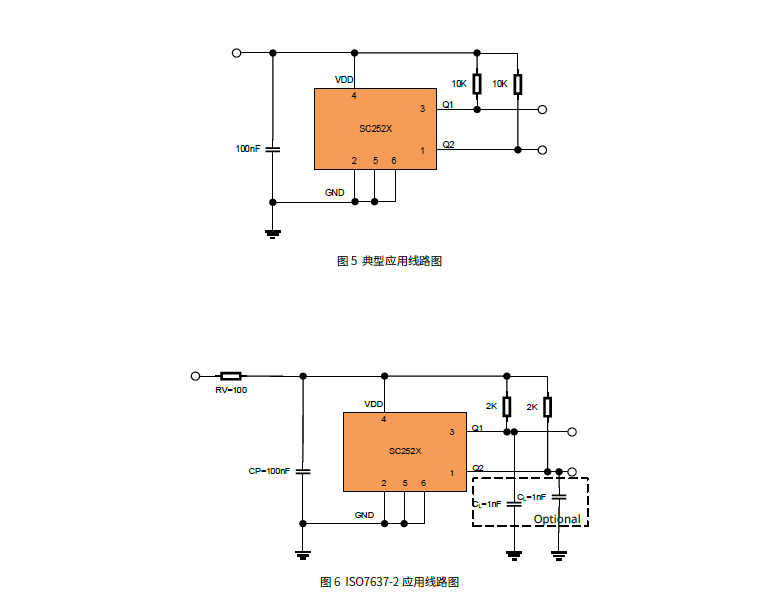

产品应用
视频
SC252X 系列是双路霍尔效应开关产品，基于60VBCD 工艺平台设计制造，适合在包含有环形磁场，需要检测速度和方向的应用中。温度补偿和斩波技术的运用在全工作温度范围内保证了精确的磁场翻转点。对速度+方向输出选项，每个磁对极在 Q2产生一个速度信号，在 Q1 产生一个方向信号，方向信号超前速度信号400ns。而对于速度+速度输出选项，Q2 和 Q1的输出是相位差为 90°的速度信号。
