SC4251的规格书特点和优势
正余弦输出信号
休眠模式下的电流消耗：<25uA
磁力旋转速度可达80000转/分
供电电压3V ~ 5.5V
休眠快速唤醒：<10us
-40℃~125℃宽环境温度范围
两种封装形式
- DFN3*3
- DFN1616
订货信息
| 产品名称 | 灵敏度(mV/Gs) | 工作温度(℃) | 封装形式 | 包装形式 | 数量 |
|---|---|---|---|---|---|
| SC4251D3-TR | 1 | -40-125 | DFN3*3 | 卷盘 | 5000颗/盘 |
| SC4251DN-TR | 1 | -40-125 | DFN1616 | 卷盘 | 4000颗/盘 |
产品应用
座椅电机
电机定位
手持式云台电机定位
无人机云台电机定位
行走电机
摄像头定位
扫地机、吸尘器无刷电机定位
电动牙刷电机定位
视频

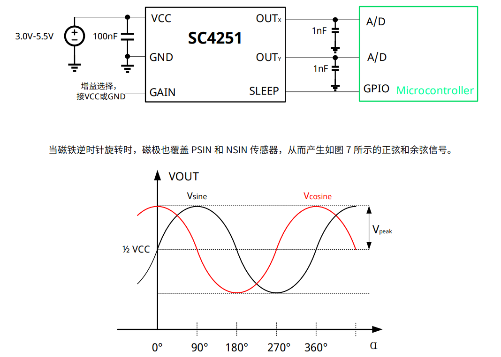

SC4251 是一款集成霍尔式位置传感器，用于扫描永磁体，当磁铁发生旋转，芯片输出正余弦模拟量输出，通过计算，得到永磁体当前位置。 SC4251拥有增益配置引脚，可通过外部电平高低，调整输出幅值。芯片支持休眠模式，在休眠模式，功耗为uA级，可应用于电池供电应用。
