产品介绍
SC60220
封装：SSOP16
SC60220是一款非接触式高速、高精度磁编码器芯片，芯片中心内置了霍尔感应点矩阵，通过感应上方的一对极磁铁产生正弦和余弦位置信号。芯片内部的模数转换电路对放大后的正弦和余弦信号进行采样，DSP电路进行角度运算，最后输出各种位置信号。SC60220适用于高精度角度测量应用。
特点和优势
角度线性误差 <±0.5°
最大转速20Krpm
工作温度范围-40℃~125℃
正余弦输出幅度2V(Vpp)
非接触式12bit分辨率旋转编码器
12位绝对式输出(SIN/COS全差分输出)

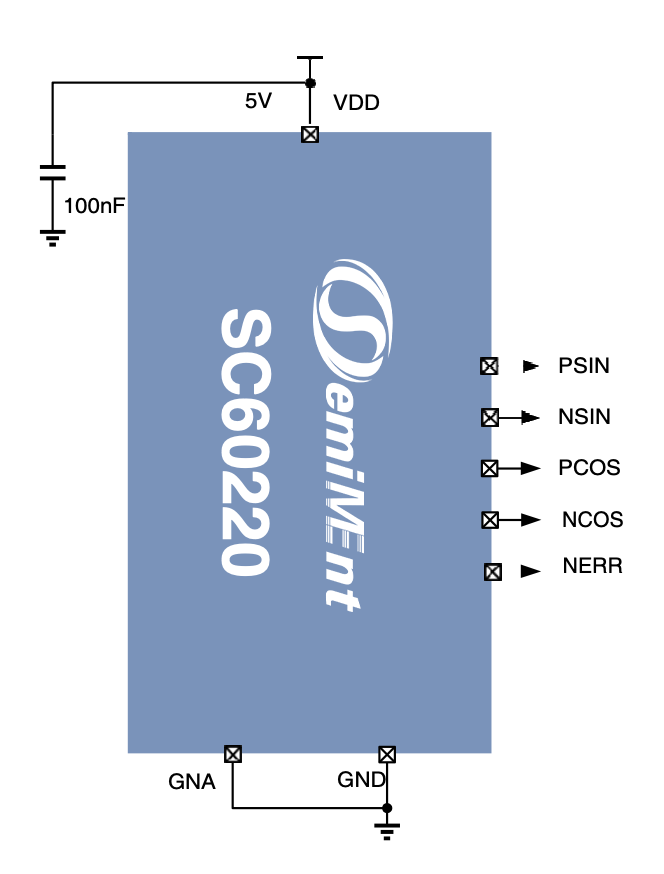

应用电路
文档和资源
