产品介绍
SC6022X
封装：SSOP16、SOP8

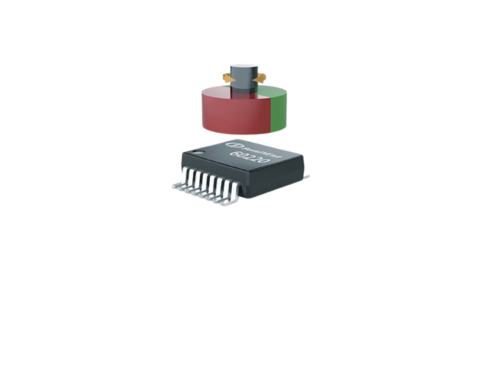

SC6022X是一款非接触式高速、高精度磁编码器芯片，芯片中心内置了霍尔感应点矩阵，通过感应上方的一对极磁铁产生正弦和余弦位置信号。芯片内部的模数转换电路对放大后的正弦和余弦信号进行采样，DSP 电路进行角度运算，最后输出各种位置信号。SC6022X的分辨率达到12个比特，每个圆周可以产生4096个角度增量信号，零位信号的位置可通过SPI接口编程，最高支持20Krpm。
特点和优势
非接触式 12 bit分辨率旋转编码器
可编程分辨率、极对数和零位
12位绝对式输出
12位增量式输出
SIN、COS全差分输出
正余弦幅值:2V(Vpp)
角度线性误差<±0.35°
最大转速:20Krpm
工作温度范围:-40°C~125C
SSOP-16、SOP8封装形式

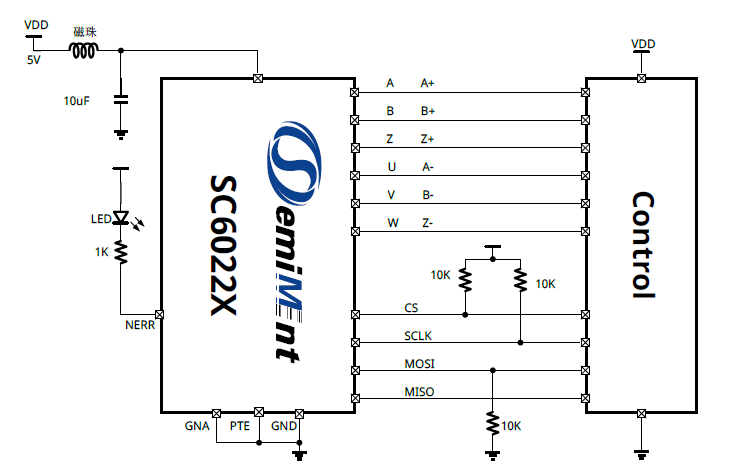

应用电路
