产品介绍

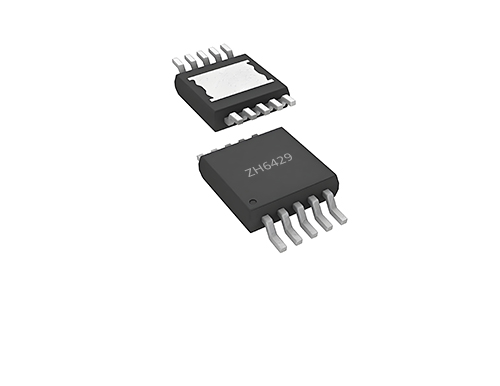

ZH6429
封装：ESOP8
ZH6429是专门为小型步进电机设计的控制和驱动一体芯片，工作电压范围4.5V~30V，工作电流600mA。集成了脉冲计数器，步进电机的路径和速度规划算法，正余弦波发生器，SPWM发生器，以及短路保护和过温保护功能。ZH6429可以实现256细分的正弦步进电机电流，在不同转速下(尤其是高速下)保证静音运行。
特点和优势
4.5V~30V供电，600mA输出电流
正弦波输出(256细分)
简化上位机设计过流，过温和过压保护
可配置的软启动，软停车
失步报警，保护(6429版本)
支持脉冲群模式
PULSE和DIR驱动接口
低电流休眠模式

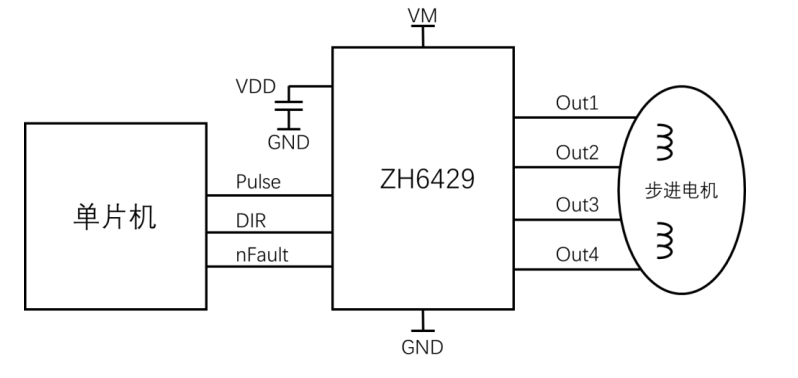

应用电路
文档和资源
