产品介绍
ZH6219

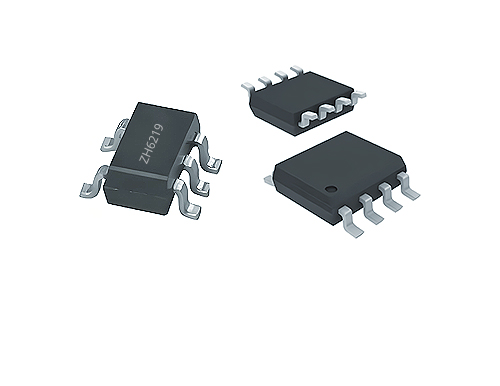

封装：SOT23 / SOP8
ZH6219是专门为同步电机设计的控制芯片，工作电压范围7V~28V，工作电流500mA。它集成了正弦波发生器，高频振荡器，PWM发生器以及短路保护和过温保护功能。ZH6219的输出平均电压波形为"超正弦"波，有效值为供电电压的87%。ZH6219L的输出平均电压为正弦波，有效值为供电电压的70%。
特点和优势
极简的4线或5线接口
过热保护，短路保护
50Hz正弦波电流输出
频率精度全温度范围下±1%
7V~28V供电，500mA输出电流
上管+下管输出阻抗，典型值1.8Ω

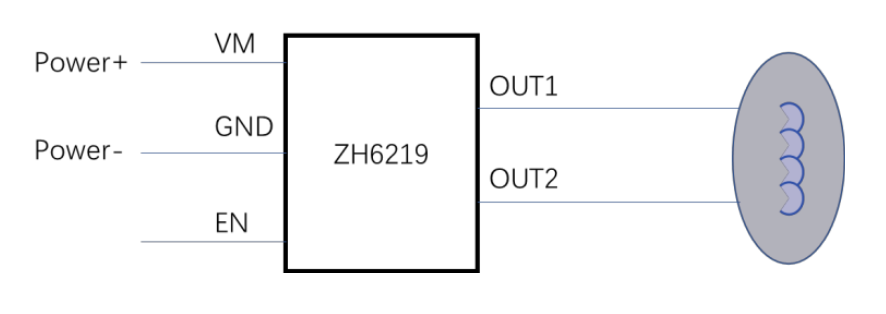

应用电路
文档和资源
