产品介绍
ZH6412

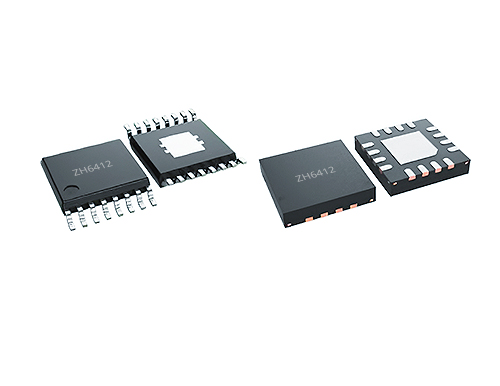

封装：HTSSOP16 / WQFN16
ZH6412器件为玩具、打印机和其他机电应用提供了双桥电机驱动解决方案。该产品具有两个H桥驱动器，可以驱动两个直流电刷电机，一个双极步进电机，螺线管，或其他感性负载。每个H桥的输出驱动模块由N-MOSFET组成，配置为H桥来驱动电机绕组。每个H桥都包括调节或限制绕组电流的电路。内部关闭功能与故障输出引脚提供过流保护，短路保护和过温。还提供了低功耗睡眠模式。
特点和优势
驱动双极步进电机或两个直流电机
低导通电阻(R_dson)HS+LS=800mΩ
宽泛输入电压范围2.7V~15V
PWM精确电流调节限流保护
输出可并联使用，提高驱动能力
—1.6A有效值，2.4A 峰值电流能力
高输出电流能力(VM=5V,25℃)
—0.8A有效值，1.2A峰值电流能力
