产品介绍
ZH639D0

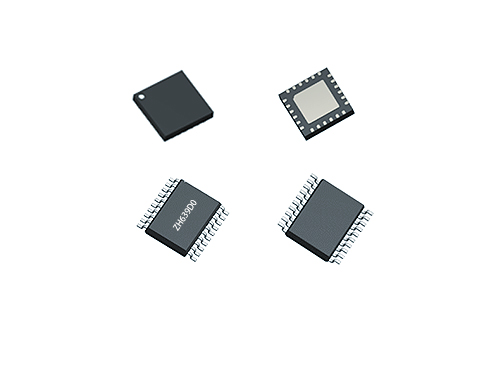

封装：QFN24 / TSSOP20
ZH639D0是一款功率MOSFET(NN)和IGBT的低压，高速三相半桥栅极驱动器。集成三路高边和低边施密特输入，三路带有内部自适应死区时间的输出通道，以避免交叉传导。输出模块集成了拉灌平衡电路，系统中与功率管栅极间无需串接电阻二极管。高低边的输出由输入独立控制，高压侧设置了欠压保护功能。
特点和优势
AEC-Q100
最高工作频率500kHz
输出等效电流能力2.5A
集成自举二极管
逻辑输入电平兼容3.3V/5V
驱动三相N沟道MOS或IGBT
高边悬浮自举电源设计，耐压120V
依负载自适应死区控制电路
高边欠压保护，内置闭锁防止直通功能
集成拉灌平衡电路，与功率管栅极无需电阻二极管

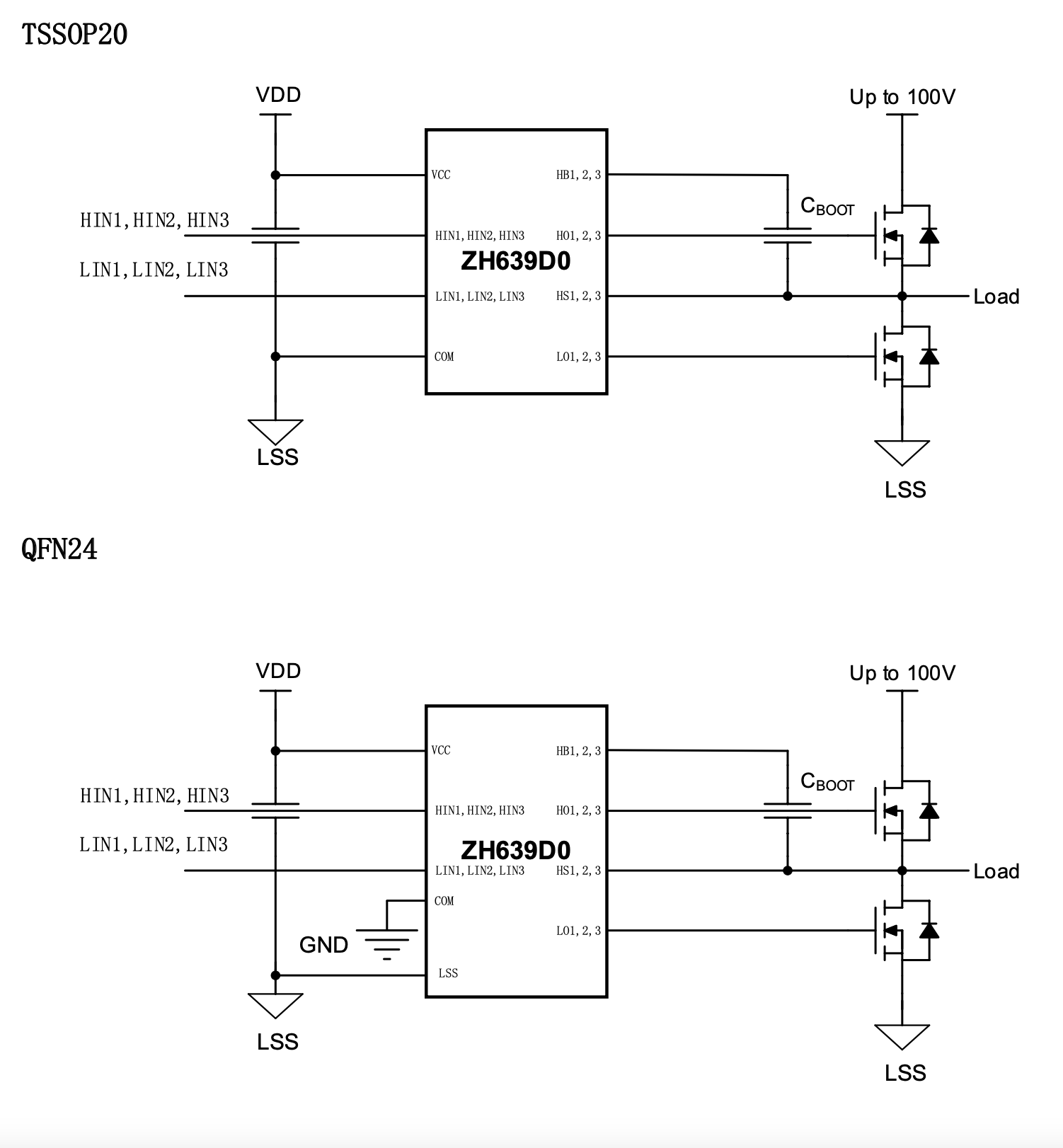

应用电路
