产品介绍
SC60228
封装：SOP8
SC60228是一款非接触式高精度磁编码器芯片，芯片中心内置了霍尔感应点矩阵，通过感应上方的一对极磁铁产生正弦和余弦位置信号。芯片内部的模数转换电路对放大后的正弦和余弦信号进行采样，DSP电路进行角度运算，最后输出各种位置信号。SC60228的分辨率达到12个比特，每个圆周可以产生4096个角度位置，零位信号的位置可通过SPI接口编程，最高支持 20Krpm。
特点和优势
非接触式12bit分辨率角度传感器
12位绝对式输出(SPI、PWM)
工作温度范围-40℃~125℃
角度线性误差<±0.35°
最大转速20Krpm
ESD>4kV(HBM)
0.18um的CMOS工艺
360°角度和速度检测

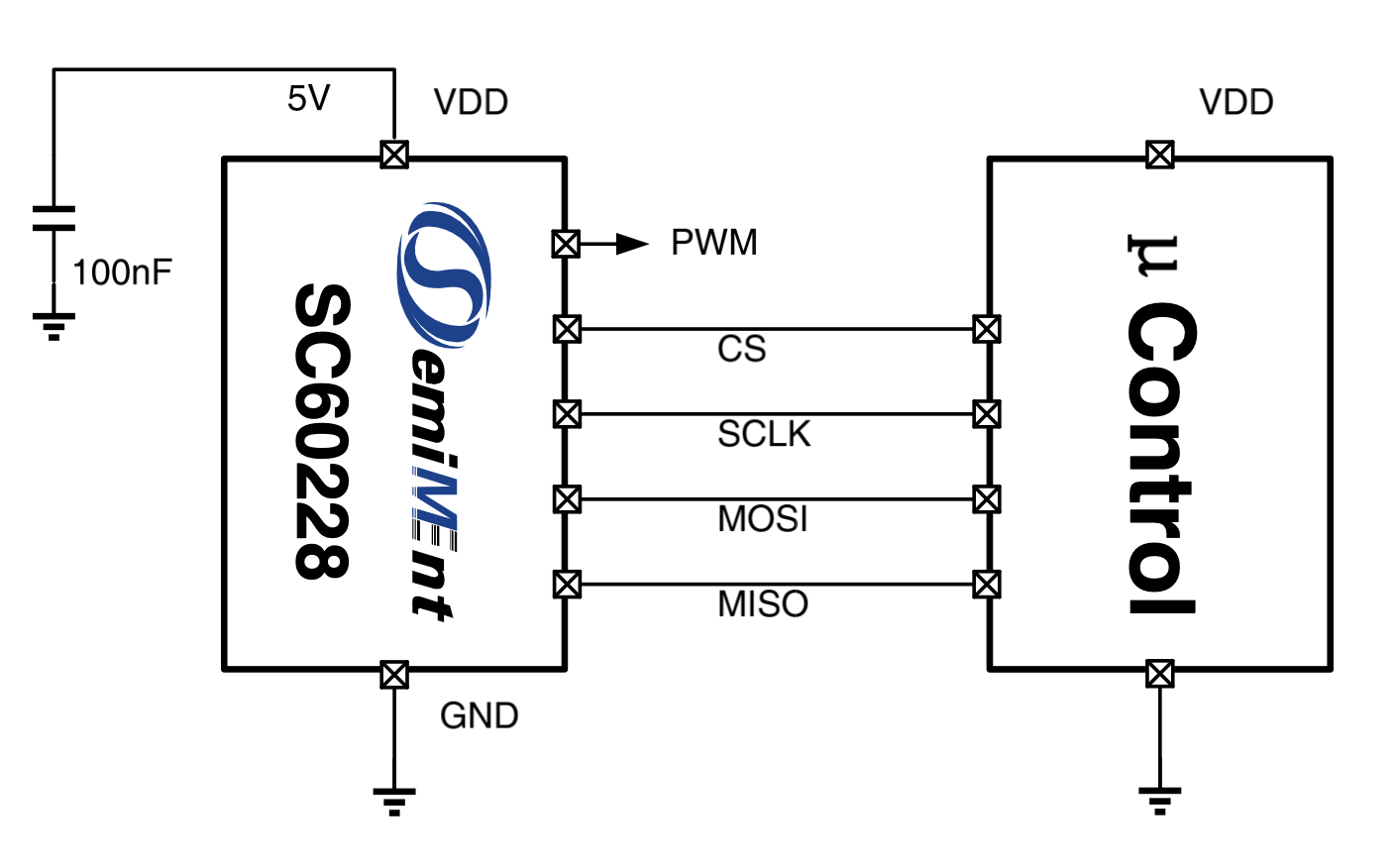

应用电路
文档和资源
