产品介绍

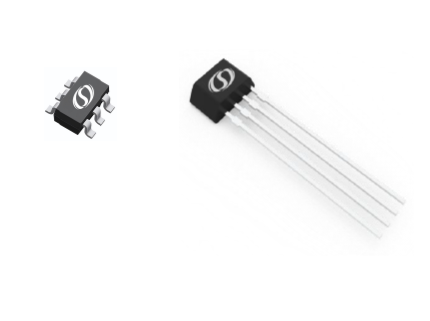

SC2527S6
SC2527是一款双路霍尔效应开关产品，基于60VBCD 工艺平台设计制造，适合在包含有环形磁场，需要检测速度和方向的应用中。温度补偿和斩波技术的运用在全工作温度范围内保证了精确的磁场翻转点。对速度+方向输出选项，每个磁对极在 Q2产生一个速度信号，在 Q1 产生一个方向信号，方向信号超前速度信号400ns。而对于速度+速度输出选项，Q2和Q1的输出是相位差为 90°的速度信号。
特点和优势
AEC-Q100认证
宽工作电压范围:2.8Vto 40V
稳定的磁场翻转点
带限流保护功能的漏极开路输出:40mA
反向电压保护:-27V
宽工作温度范围:-40°C-150°C
双通道的翻转点匹配
霍尔版间距:1.33 mm
90°相差最佳磁极间距:2.5mm

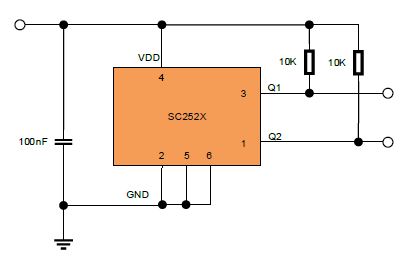

应用电路
