产品介绍
SC69401

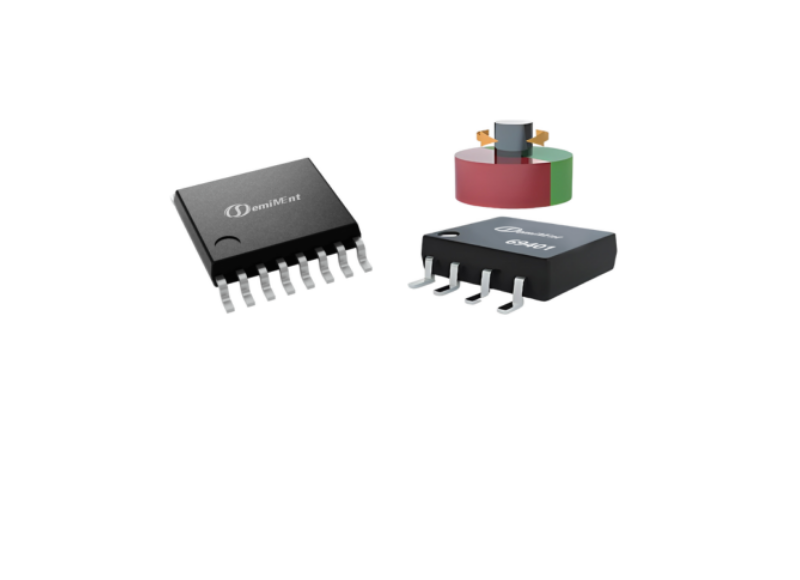

封装：SOP8 / eTSSOP16L
SC69401是赛卓电子推出的基于差分霍尔磁感应原理的角度位置传感器芯片。芯片中心内置了全差分霍尔感应矩阵，通过感应上方的一对极S/N磁铁产生与之对应的正余弦位置信号。信号经前级放大器放大之后由内部的模数转换电路进行采样，芯片专有的DSP电路进行角度运算，最后通过多种接口形式输出磁铁转动的绝对位置信息(0-360°)。
特点和优势
AEC-Q100
ISO26262-ASIL Ready
32位可编程用户ID
宽工作温度范围-40℃~160℃
可编程角度测量范围0~360°
过流，过压保护及欠压检测
差分霍尔感应，抵抗杂散磁场干扰
丰富的片上诊断功能以及断线检测
可编程线性传输特性：
任意4点或8点，范围可选的16段或32段等分曲线
可选输出模式：
模拟、PWM及SPI

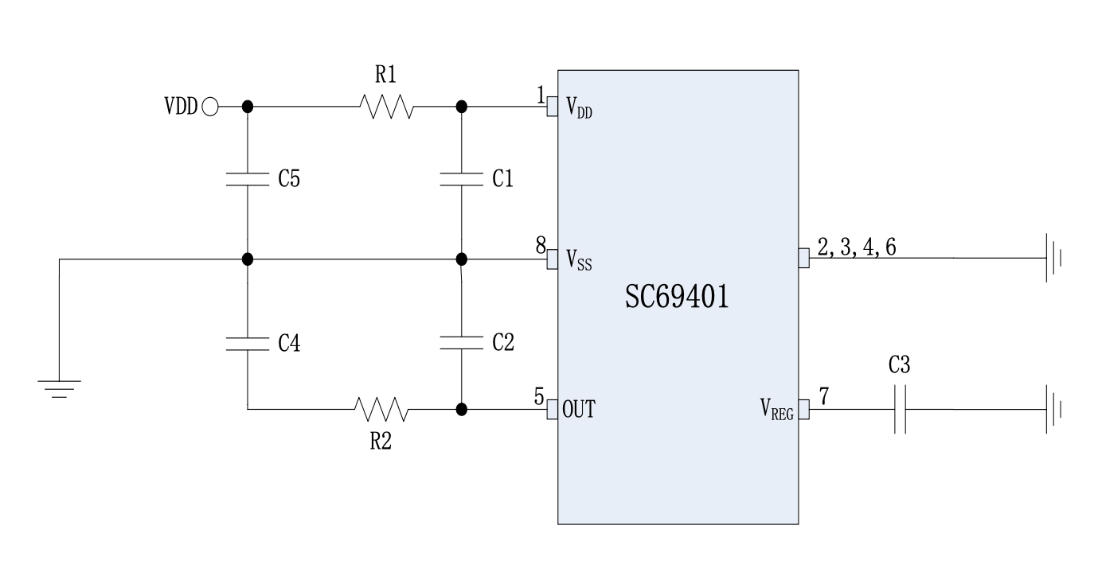

应用电路
