Product Description

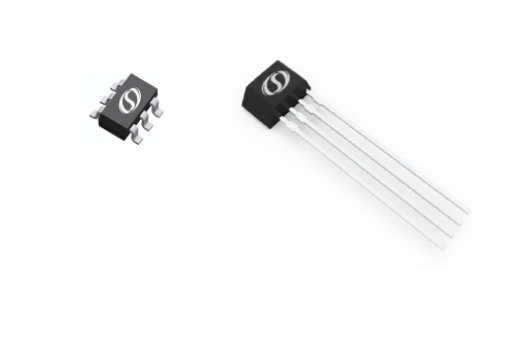

SC2527S6-SD
SC252X 系列是一款双路霍尔效应开关产品，基于60VBCD 工艺平台设计制造，适合在包含有环形磁场，需要检测速度和方向的应用中。温度补偿和斩波技术的运用在全工作温度范围内保证了精确的磁场翻转点。对速度+方向输出选项，每个磁对极在 Q2产生一个速度信号，在 Q1 产生一个方向信号，方向信号超前速度信号400nS。而对于速度+速度输出选项，Q2和Q1的输出是相位差为 90°的速度信号。
SC2527S6-SD
High Performance Dual Channel Hall Effect Sensor
Features & Benefits
AEC-Q100 qualified.
2.8 V to 40 V supply voltage operation
High sensitivity and high stability of themagnetic switching points
Output Current Limitation: 40mA
Reverse battery protection (up to 27 V)
Superior temperature stability
Excellent matching between the 2 Halprobes
Hall plate distance 1.33 mm
The optimum magnetic pitch for 90°phasedifference:2.5mm
Application Diagrams
Documents & Resources
